ANATOLYA Cerrahi Kılavuz
Kullanım Protokolü

Cerrahi kılavuzun özellikleri, kutu içeriği, frez protokol kartı ve uygulama aşamalarına ilişkin kullanım bilgileri.

01 / ÜRÜN TANIMI

Özellikler ve teknik bileşenler

ANATOLYA © cerrahi kılavuz sistemine ait materyal ve bileşen bilgileri.

1. Özellikler

  • ANATOLYA © cerrahi kılavuz hastaya özel olarak hazırlanan tek kullanımlık medikal cihazdır.
  • Cerrahi kılavuz, uyumlama kiti ve kullanılan implant markasının cerrahi seti ile birlikte kullanılır.
  • Cerrahi kılavuz reçinesi “promarket A.Ş. SG biocompatible”,
  • Metal tüpler “316 paslanmaz çelik”,
  • Uyumlama kiti “eloksal kaplama 6000 serisi alüminyum”,
  • Uyumlayıcılar “tetrafluroetilen (teflon)” dur.
  • Kullanılan 3 boyutlu planlama yazılımı Blue Sky Plan, 5.0 sürümüdür.
ANATOLYA cerrahi kılavuz ve bileşenleri
Cerrahi kılavuz sistemine ait görsel
02 / TEMİZLİK

2. Sterilizasyon

  • Uyumlama kiti sterilizasyonu otoklavda yapılabilir.
  • Cerrahi kılavuz için dezenfektan solüsyon kullanılmalıdır. Otoklave etmek cerrahi kılavuzun deforme olmasına neden olabilir.
03 / TESLİMAT

3. Kutu İçeriği

  • Cerrahi Kılavuz muhafaza kutusu
  • Uyumlama Kiti
  • Operasyon Yönlendirme Kartı
Cerrahi kılavuz kutu içeriği
Cerrahi kılavuz kutu içeriği
04 / KARTIN OKUNMASI

Frez Protokol Kartı Kullanımı

Protokol kartı, implant konumunu, implant ölçülerini ve uygulamada kullanılacak frez ve uyumlayıcı sırasını gösterir.

KART BİLGİLERİ

İşlem sırasını kart üzerinden takip edin

Uygulanacak implantın panoramik röntgende belirtilen numarasını gösterir.

Numarası belirtilen implant çap ve boyunu gösterir.

Dişetini açmak için kullanılacak dişeti kesici (punch) frezi gösterir.

Uygulaması yapılacak implantın yuva açma işlemi için kullanılacak frezleri kullanım sırası ile gösterir.

Frez protokol kartı örneği
Frez protokol kartı üzerinde gösterilen bilgiler
01

Frezler satırı, kullanılan implant markasının cerrahi setinde bulunan frezleri gösterir.

02

Alt satırda bulunan harf ve rakamlar (Örn. 1 – A) kılavuz kitinde bulunan ve gösterilen frezle (Örn. Pilot) kullanılacak uyumlayıcının yerini belirtir.

03

İmplant yerleştirilirken kullanılacak ilgili implant taşıyıcı (implant driver)’ yı gösterir.

04

Protokol kartındaki gösterimler, uygulama sırasında doğru frez ve uyumlayıcının takip edilmesine yardımcı olur.

05 / OPERASYON AKIŞI

5. Uygulama

Aşağıdaki aşamalar, kaynak kullanım kılavuzunda verilen işlem sırası korunarak düzenlenmiştir.

Frez protokol kartı, uyumlama kitinin kapağında bulunan yuvaya oturtturulur.

ANATOLYA ürün kutusu ve uygulama ekipmanı

Kılavuz hasta ağzına oturtulur. Sabitleme frezi, kılavuzda bulunan sabitleme metal tüplerinden girilerek vida yuvaları açılır.

Kılavuzun sabitlenmesi

Sabitleme vidaları yuvalara yerleştirilir ve uyumlama kitinde bulunan anahtar yardımıyla kemiğe vidalanır.

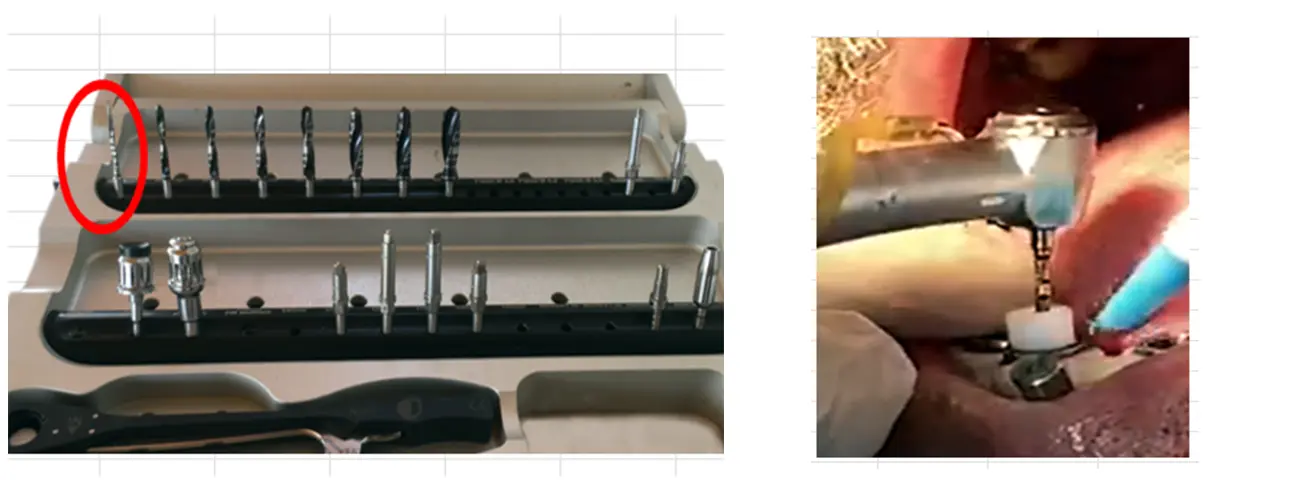

İmplant yerleştirilecek yerlerdeki diş eti, protokol kartında gösterilen dişeti açıcı (punch) frez ile metal tüp içinden girilerek kesilir.

Dişeti açıcı frez uygulaması

Diş etleri kesildikten sonra kılavuz ağızdan çıkarılır. Periost elevatörü yada benzeri bir alet ile kesilen diş etleri kaldırılır.

Dişeti dokusunun kaldırılması

Kılavuz tekrar hasta ağzına yerleştirilerek vidalar ile sabitlenir. Yuvası açılacak implant için, protokol kartında gösterilen uyumlayıcı metal tüp içine yerleştirilir. Yine protokol kartında gösterilen frez, anguldruva uyumluyacıya oturana kadar girilir.

Uyumlayıcı ve frez uygulamasıFrezin metal tüpe yerleştirilmesi

Bu şekilde tüm implantlar için protokol kartında verildiği sıra ile yuvalar açılır.

İmplant yerleştirme işlemi, protokol kartında belirtilen implant taşıyıcıya yine kartta gösterilen uyumlayıcı takılır. İmplant, ambalajından alınarak metal tüp içinden, uyumlayıcıya oturana kadar sıkılır.

İmplant yerleştirme aşamasıİmplant taşıyıcı uygulaması

Tüm implantlar yerleştirildikten sonra kılavuz hasta ağzından çıkarılarak, kemik seviye kontrolleri yapılır.

İyileşme başlıkları takılarak operasyon sonlandırılır.

İyileşme başlıkları
